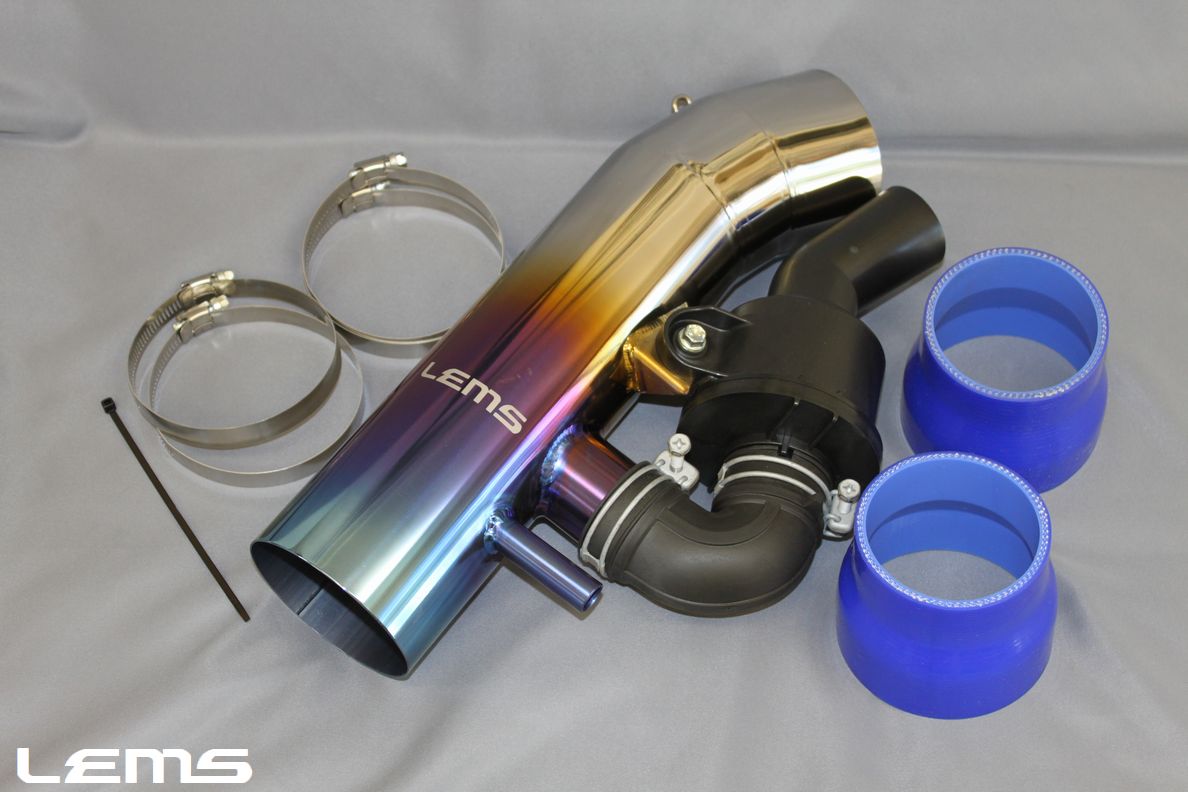

商品ｾｯﾄ構成
|
※写真は、サウンドジェネレーター同梱モデル |
サウンドジェネレーター同梱モデルご購入はこちらへ
サウンドジェネレーター対応モデルご購入はこちらへ
|
| 取付方法 |
①お買い求め頂いた商品構成部品を確認し、純正インテークパイプを取外して下さい。
※純正パーツの取外し方法については、整備書等を参考にして下さい。

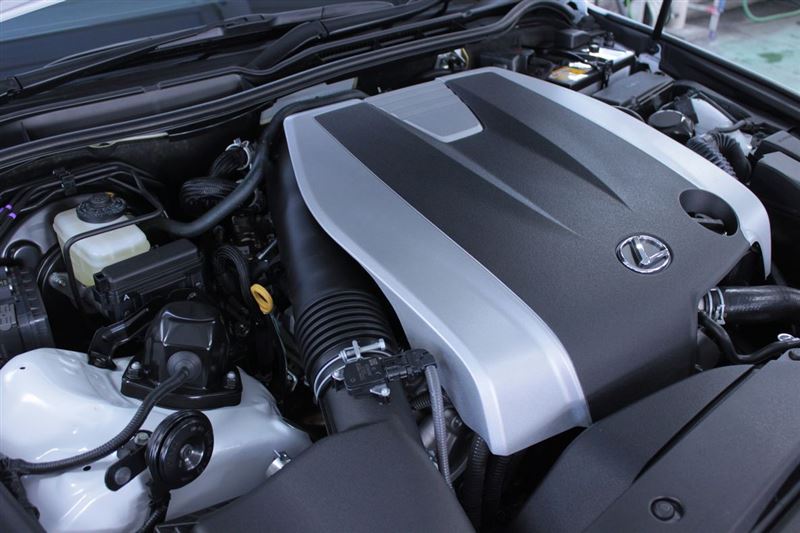

ノーマルエンジンカバー（車種によりサイドカバー）を取外し、次にエアクリーナーBOXの上部の蓋、インテークパイプの順に純正パーツを取外して下さい。
|
 |

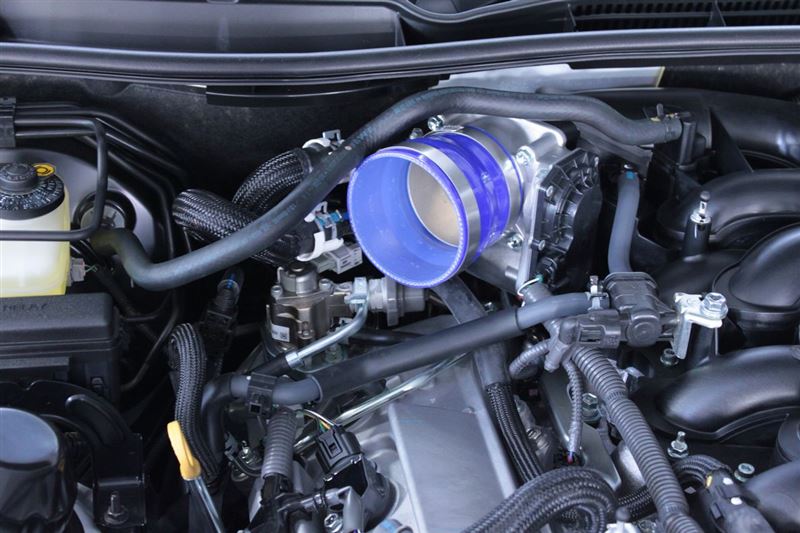

②スロットル側から付属のシリコンホースとバンドを仮止めして下さい。
（250用と350用で付属のホースは異なりますが、エアクリーナー側と同サイズです。250用は、Sサイズ、350用はMサイズとシールが貼られています。）
|
 |

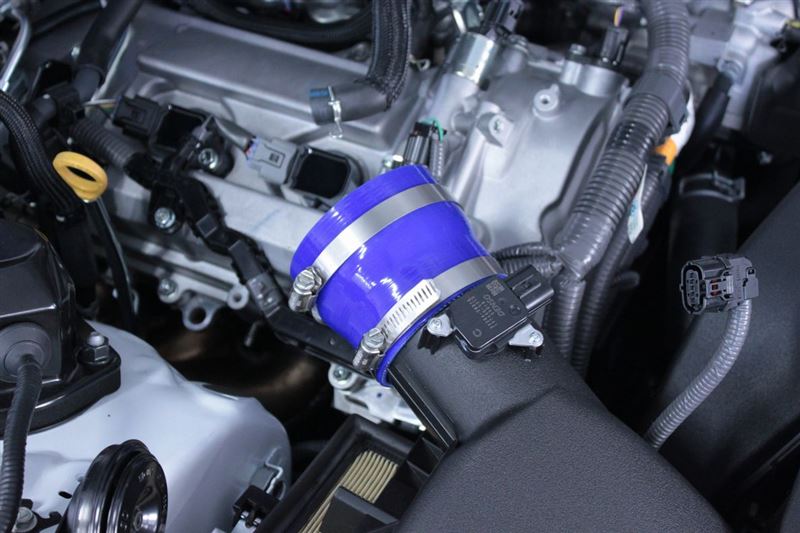

③エアクリーナー側も２、と同様に仮止めして下さい。
|
 |

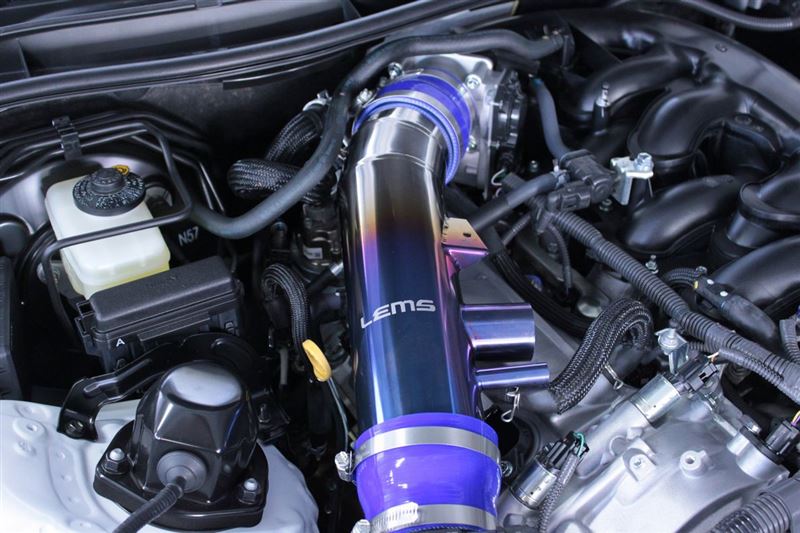

④チタンインテークパイプをスロットル側から差込、エアクリーナ側にも差込ます。その時写真のような位置に仮合わせして下さい。
|
 |
|

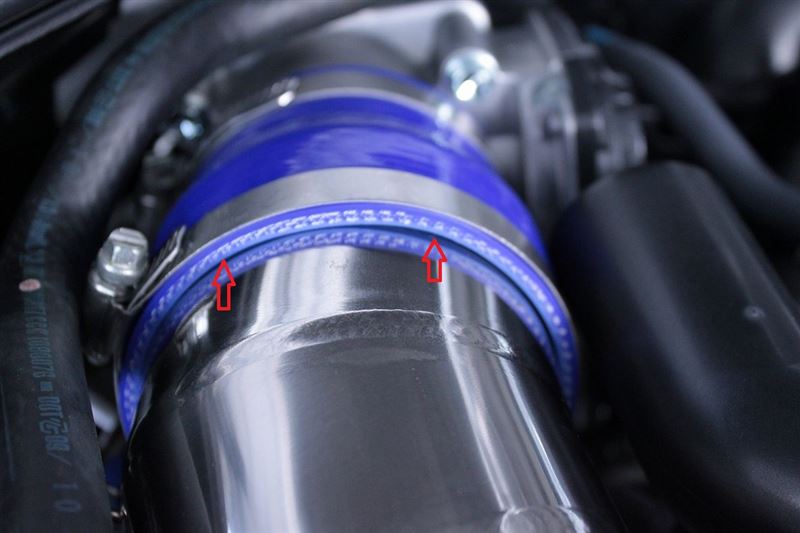

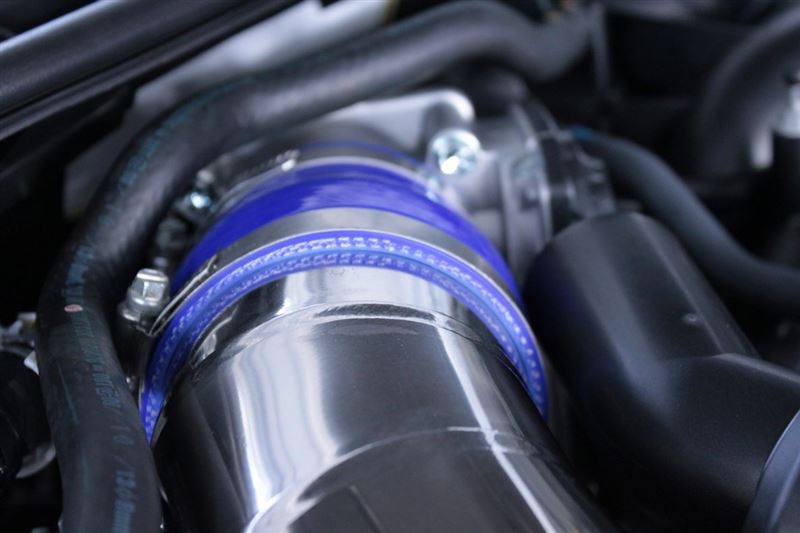

⑤ホースバンドを固定する際は、写真のように隙間が開かないよう固定して下さい。次の写真参照
|
 |
⑥スロットル側、エアクリーナー側をしっかりと固定し隙間が無い事を確認して下さい。
（隙間が開いたままですと、エアーの２次吸いの影響でエンジンチェックランプの点灯や故障する原因になり兼ねません。） |
 |

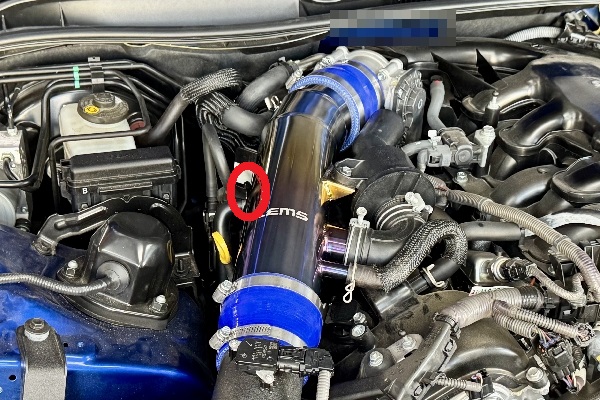

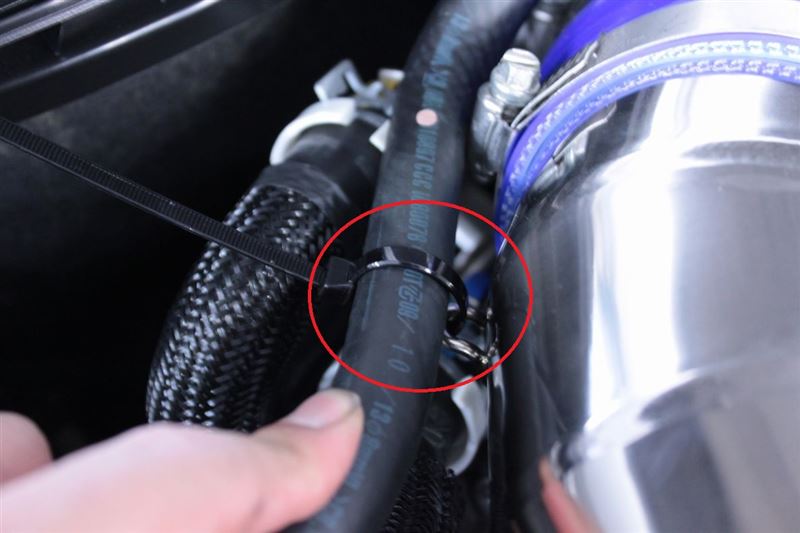

| ⑦付属の結束バンドで、チタンインテークのフックを利用して固定して下さい。 |
 |
⑧サウンドジェネレーターを純正同様に装着し、
カバーを取付けして作業完了です。
※純正エンジンカバーとサウンドジェネレーターが干渉する場合はカバー裏側をカットし、干渉が無い事をご確認下さい |
 |
