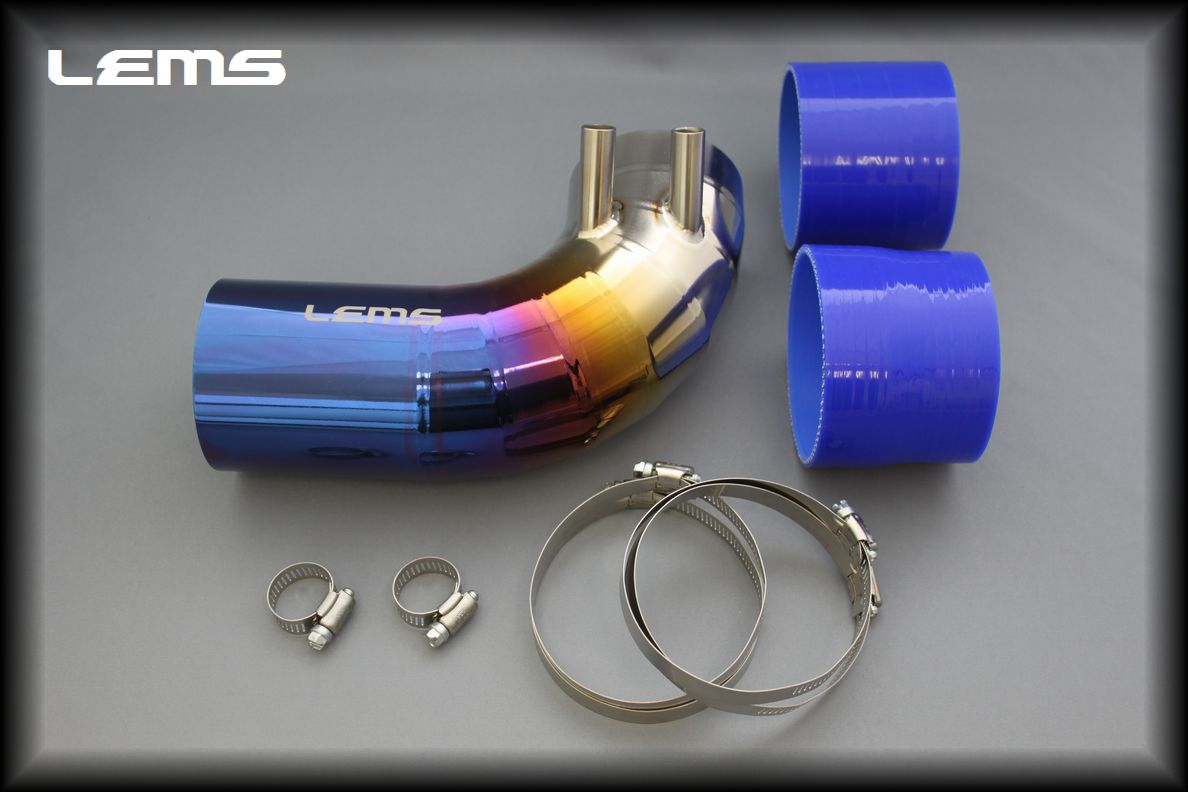

商品セット構成
|
・チタンインテークパイプ |
![](L557_IMG_9621.JPG) |
|
ご購入はこちらへ
|
取付方法 |
@純正インテークパイプ、エアクリーナーBOXを整備書等を参考に取外して下さい。

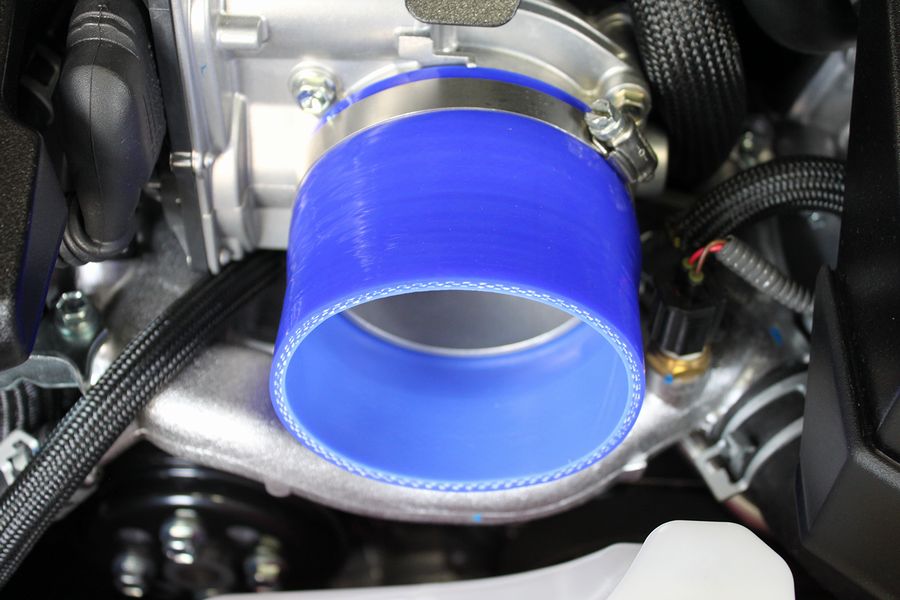

Aスロットル側に異径シリコンホースを取り付けして下さい。付属のホースバンド固定します。
・ホースバンドは、向って右側の位置に固定して下さい。
|
![](L557_IMG_9622.JPG) |

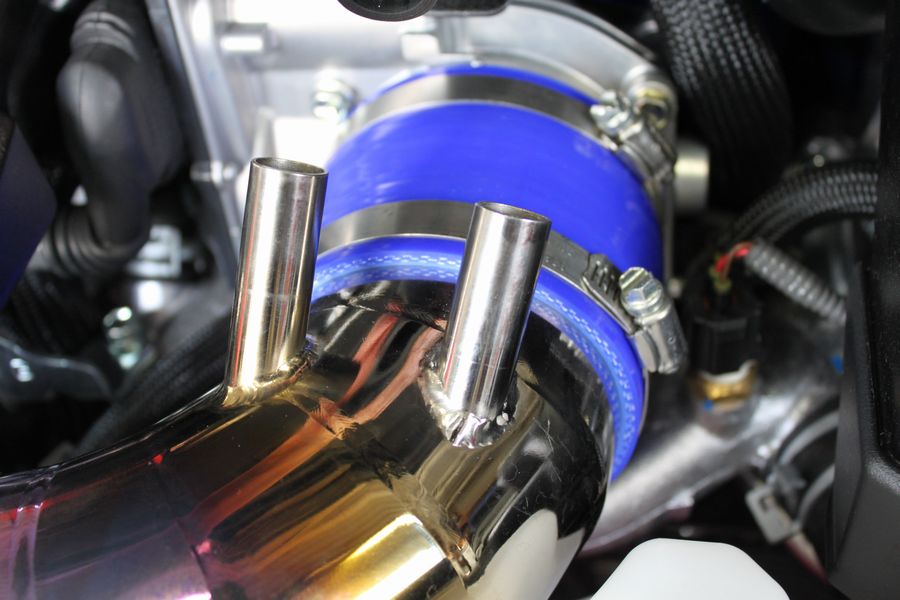

Bインテークパイプとシリコンホースを固定するホースバンドを入れた状態で、インテークパイプを差し込みます。
ホースバンドを締めこむ際は、隙間があかないように、固定して下さい。
|
![](L557_IMG_9627.JPG) |

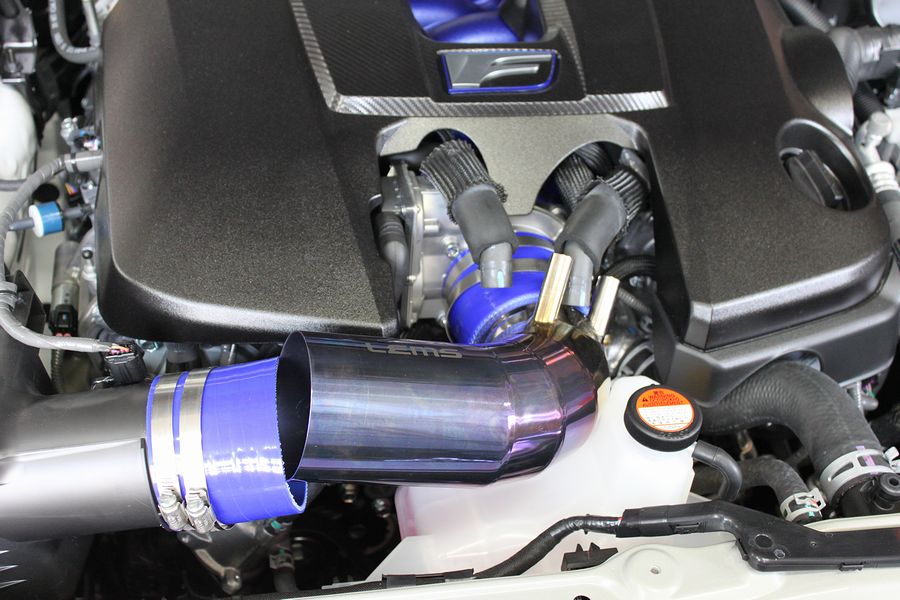

Cエアクリーナー側と固定するインテークパイプにストレートのシリコンホースを差し込んで下さい。
(ホースバンドはグリル側が固定位置になるように固定して下さい。)
※純正側は締め過ぎに注意が必要です。
|
![](L557_IMG_9626.JPG) |

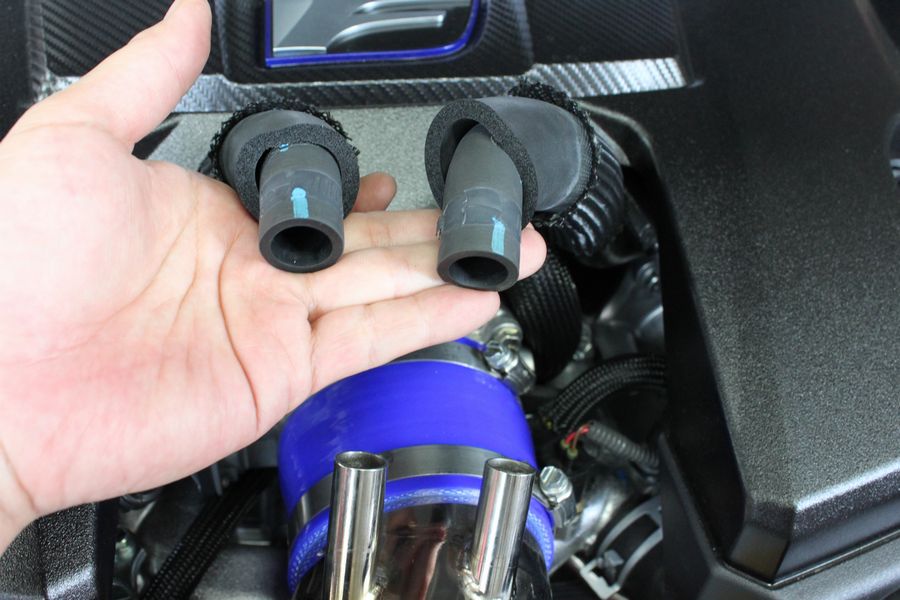

Dブローバイのホース内部とチタンインテークパイプ差込部分を脱脂して下さい。
|
![](L557_IMG_9631.JPG) |

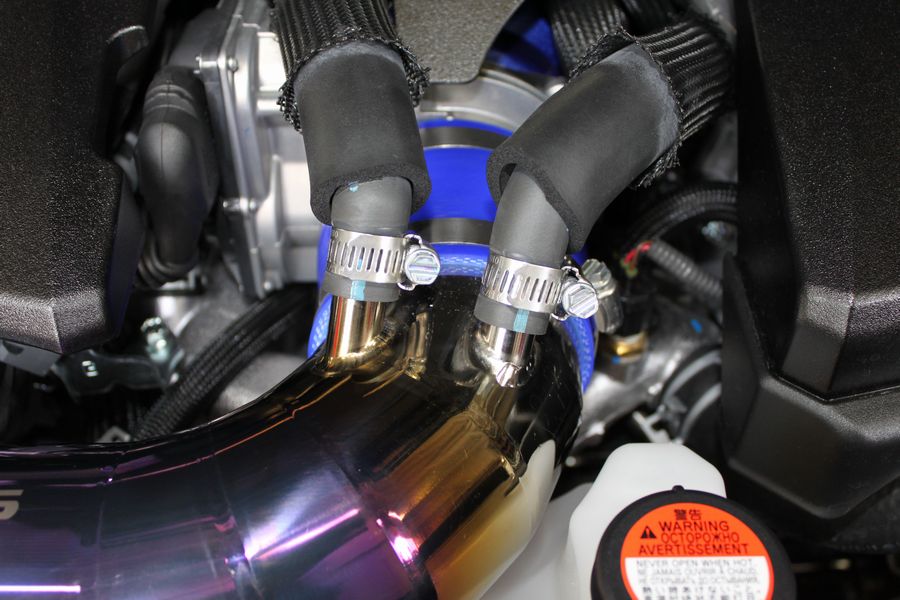

Eホースをバンド小を使用して固定して下さい。
|
![](L557_IMG_9632.JPG) |

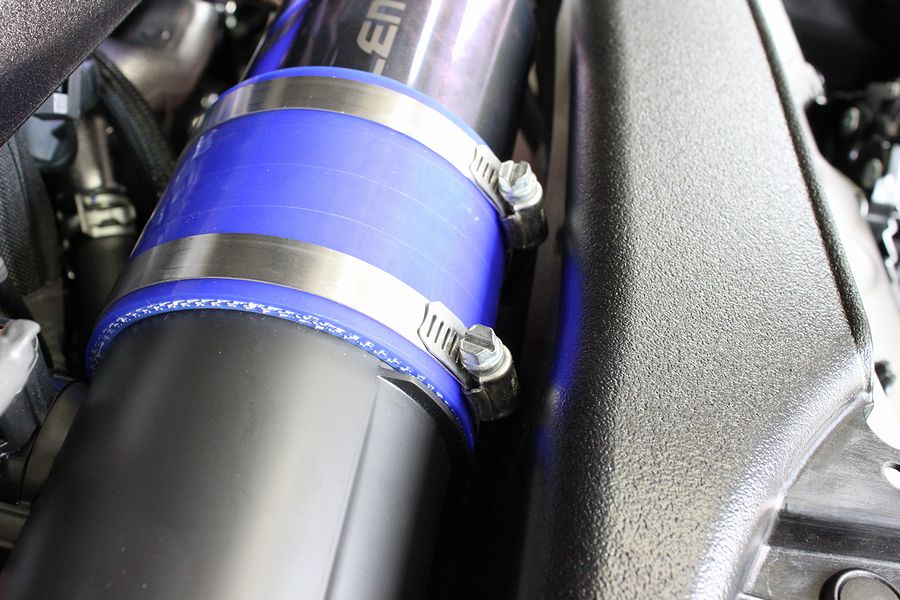

FエアクリーナーBOXを固定し、純正のエアーガイドと、ホースバンドが干渉していない事をご確認下さい。
|
![](L557_IMG_9630.JPG) |

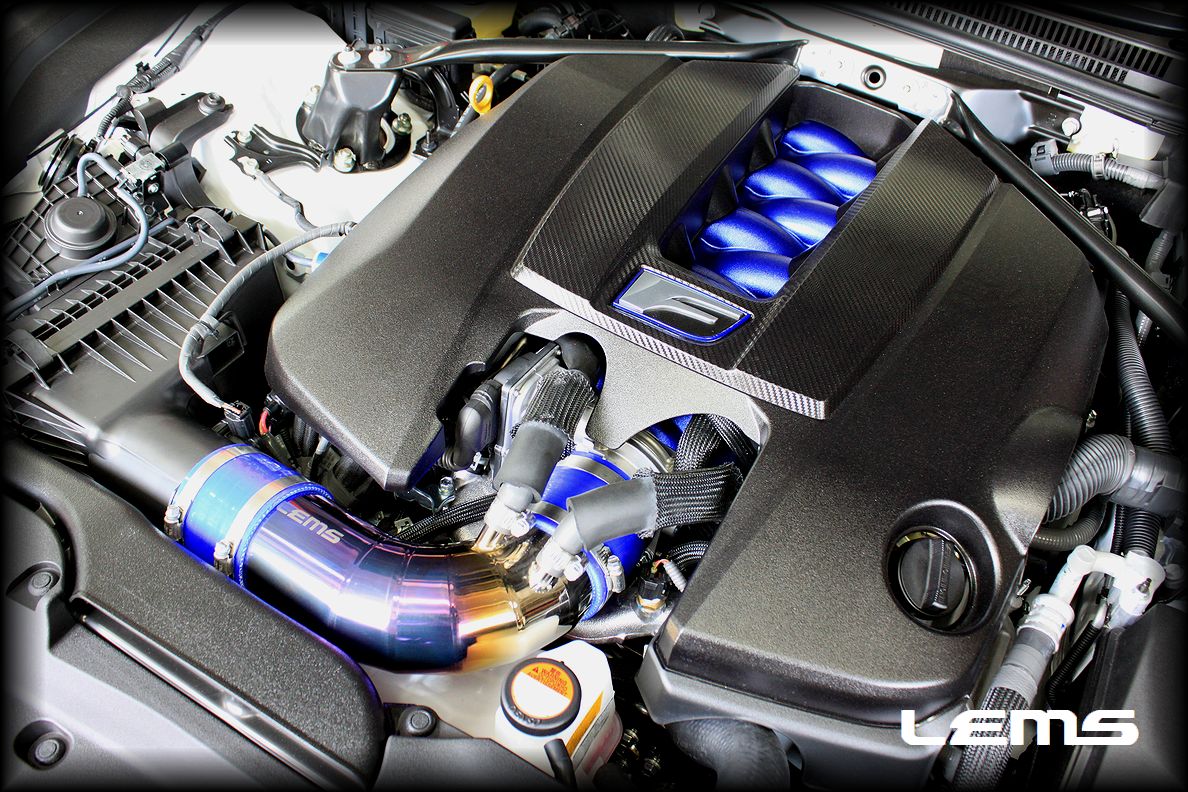

Gカバーを元通りに戻して下さい。
|
![](L557_IMG_9640.JPG) |
|
